Готовый комплект видеонаблюдения для пассажирского транспорта: критерии выбора системы
Как правильно подобрать комплект видеонаблюдения для автобуса?
Система видеофиксации в пассажирском транспорте должна решать конкретные задачи: охватывать определенные зоны, обеспечивать необходимый срок хранения записей и допускать масштабирование в будущем. Поэтому комплектующие подбираются не по шаблону и не только исходя из числа камер, а с учетом планировки ТС, потребностей перевозчика и действующих нормативов по транспортной безопасности.
Число видеокамер нельзя определить, ориентируясь исключительно на класс автобуса. Для машин, попадающих под действие норм транспортной безопасности, обязательно наличие видеозаписи в салоне для пассажиров и в кабине водителя. Точное количество и места монтажа камер рассчитываются исходя из необходимых зон обзора, внутренней компоновки, количества дверей и необходимости исключить "мертвые" зоны. Отдельная камера у каждой двери требуется только в тех случаях, когда одна камера не может одновременно качественно контролировать несколько дверных проемов.
Какие задачи призвана решать система видеонаблюдения?
Прежде чем выбирать оборудование, важно четко определить, какие именно события и участки должна фиксировать система. Для пассажирского транспорта типовой перечень задач включает:
· контроль дорожной ситуации перед ТС;
· фиксация обстановки в кабине и отслеживание действий водителя;
· наблюдение за салоном, где находятся пассажиры;
· мониторинг процесса посадки и высадки пассажиров;
· фиксация ситуации в зонах у дверей;
· контроль задней части ТС, места для оплаты проезда или багажного отделения;
· вывод изображения при движении задним ходом;
· возможность анализа ДТП, конфликтных ситуаций или актов вандализма;
· проверка соблюдения внутренних регламентов перевозчика.
Этот список влияет не только на число камер. От него зависят требуемое количество каналов видеорегистратора, емкость накопителя, необходимость установки монитора, наличие сетевых интерфейсов и поддержка функций видеоаналитики.
Какие данные необходимы для корректного проектирования
Для грамотного подбора комплекта, без избыточного оборудования и пропущенных зон, нужно получить от заказчика следующую информацию:
|
Исходные данные |
Что уточнить |
На что влияет |
|
Тип и модель ТС |
Класс, длина, компоновка, расположение перегородок и поручней |
Число камер и места их установки |
|
Количество пассажирских дверей |
Какие двери используются для входа/выхода, открываются ли они в одну или две стороны |
Организация контроля дверных зон |
|
Задачи системы контроля |
Салон, кабина, дорога, задняя зона, оплата, багаж |
Состав камер и необходимость мониторов |
|
Требуемая глубина архива |
Срок хранения, режим работы, количество смен |
Тип и требуемая емкость накопителя |
|
Условия эксплуатации |
Температура, вибрация, освещенность, монтаж внутри или снаружи |
Тип корпуса камер, наличие подсветки, выбор носителя |
|
План по расширению |
Доп. камеры, IP-каналы, DSM, ADAS, BSD, GPS/ГЛОНАСС |
Запас по каналам и интерфейсам регистратора |
|
Требования транспортной безопасности |
Категория ТС, паспорт ОТБ, действующие нормативные акты |
Зоны контроля и требования к оборудованию |
Состав комплекта видеонаблюдения
Комплект для пассажирского транспорта — это целостная система, где все компоненты должны быть совместимы. Базовый набор включает: камеры, регистратор, накопитель, кабельную продукцию, и крепежные аксессуары. В зависимости от проекта в него могут быть добавлены монитор, сетевые модули, приемник GPS/ГЛОНАСС и системы с элементами ИИ.
Автомобильные видеокамеры
Камеры отвечают за формирование изображения в контролируемых зонах. Для салона, кабины, дверей и уличного монтажа требуются разные типы корпусов, объективы и способы крепления. Одна и та же модель редко подходит для всех точек установки.
Автомобильный видеорегистратор
Регистратор принимает видеосигналы, обрабатывает и записывает архив. При его выборе учитывают не только текущее число камер, но и запас по каналам, поддерживаемое разрешение и частоту кадров, типы совместимых накопителей и возможность подключения дополнительного оборудования.
Накопитель и кабельная инфраструктура
От накопителя зависит глубина архива, а от кабелей, разъемов и стабильности питания — надежность всей системы. Даже правильно подобранные камеры и регистратор не обеспечат качественную запись, если допущены ошибки в схеме питания, соединениях или выбран несовместимый носитель.
Как рассчитать необходимое количество камер
Количество видеокамер вычисляется исходя из зон контроля и требуемой детализации, а не по какому-то одному параметру (например, длине автобуса). Законодательство не устанавливает единого числа камер для всех пассажирских ТС.
Важно различать требование норматива и инженерное решение
Для транспорта, подпадающего под действие ПП РФ №1640, обязательно наличие видеозаписи в салоне и в кабине. Однако в документе нет правила "одна дверь — одна камера". Камеры размещают так, чтобы все обязательные зоны просматривались без "слепых" участков. Если одна камера не может охватить несколько дверей, проектом предусматриваются отдельные датчики для соответствующих зон.
|
Зона |
Статус в проекте |
Как определить число камер |
Практический комментарий |
|
Кабина управления |
Обязательная зона для ТС, подпадающих под ПП РФ №1640 |
Обычно выделяется отдельная камера или отдельный устойчивый ракурс |
В кадре должны быть четко видны действия водителя и рабочая область кабины |
|
Пассажирский салон |
Обязательная зона для ТС, подпадающих под ПП РФ №1640 |
По длине салона, перегородкам, поручням и требуемой детализации |
Камеры у дверей не всегда дают полный обзор салона |
|
Входные двери |
Зона, которую целесообразно контролировать при посадке/высадке; при повышенных уровнях безопасности обязателен непрерывный контроль входных дверей |
Одна камера может охватывать несколько дверей только при достаточном угле и детализации |
Отдельная камера на дверь часто дает более надежный результат, но это не является универсальным требованием |
|
Дорожная обстановка |
По задаче перевозчика |
Обычно выделяется отдельная фронтальная камера |
Помогает восстанавливать обстоятельства ДТП |
|
Задняя зона и слепые зоны |
По задаче безопасности маневров |
Одна или несколько внешних камер |
Может потребоваться вывод изображения на монитор в кабине |
|
Оплата, багаж, спецзоны |
По задаче проекта |
По числу отдельных зон |
Выбираются после анализа компоновки ТС |

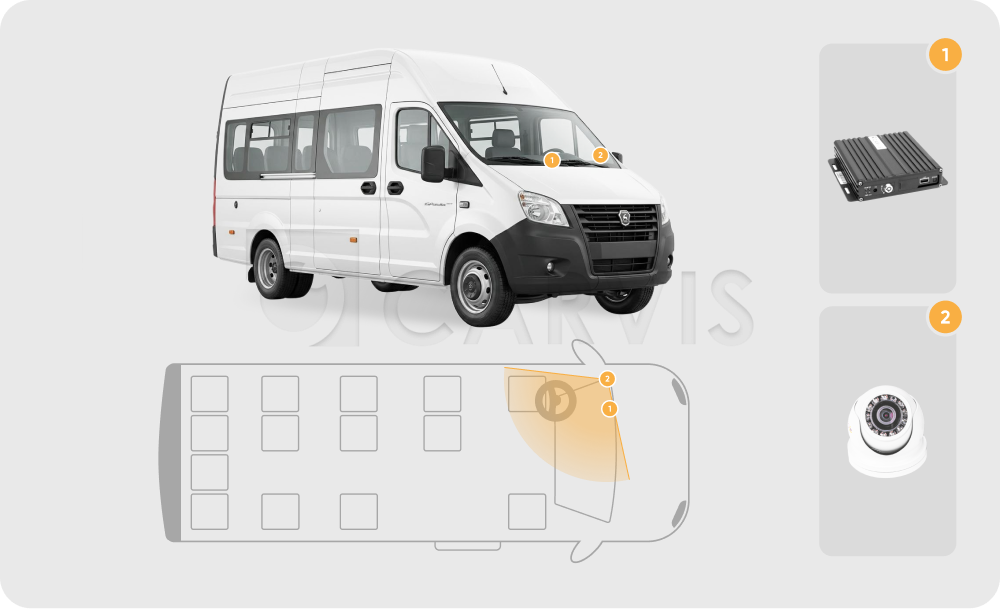

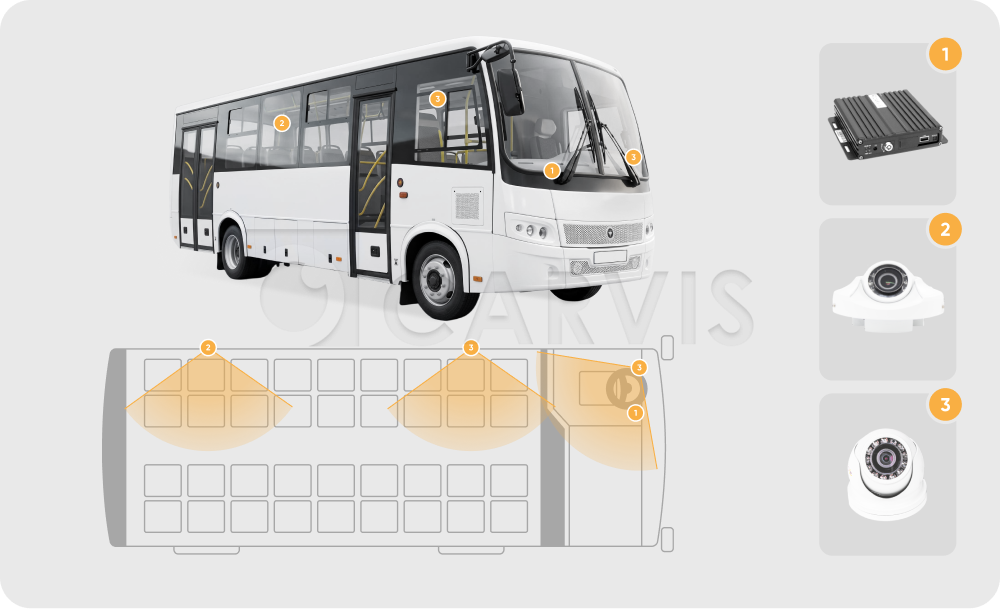

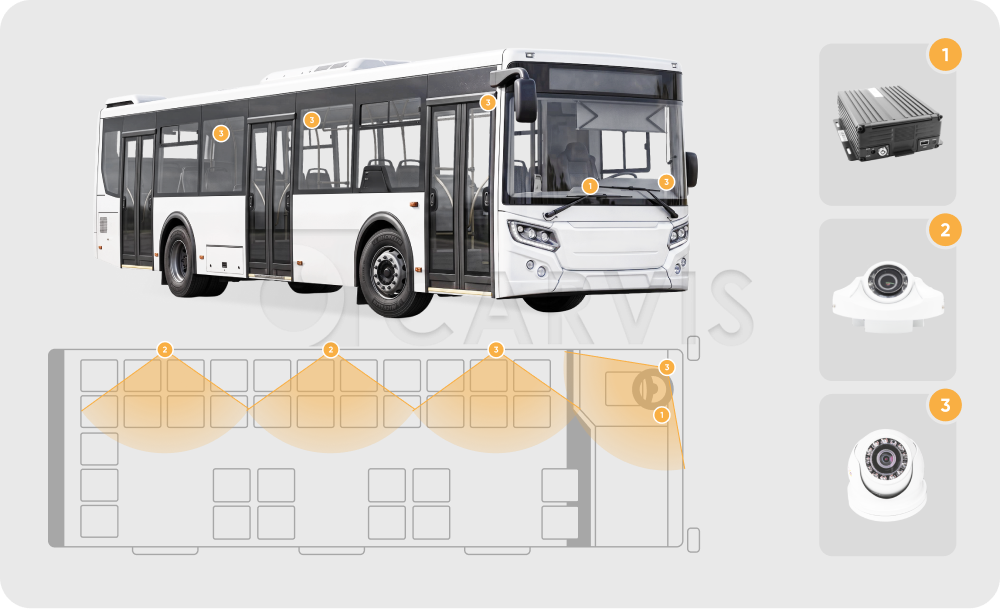

Для типового автобуса с двумя дверями в проект часто включают отдельную камеру для кабины и камеры для контроля дверных зон. Однако итоговая конфигурация может быть шире: если салон длинный или обзор перекрывают поручни и перегородки, потребуются дополнительные точки. Поэтому формула "число дверей + одна камера" может служить лишь первичной оценкой, а не нормативным минимумом.
Где следует устанавливать камеры
Правильный выбор места монтажа влияет на эффективность системы не меньше, чем характеристики камеры. После предварительной расстановки необходимо проверить реальные ракурсы и убедиться, что элементы салона не перекрывают важные зоны:
· камера в кабине должна показывать рабочее место водителя, а не общий план;
· двери должны быть видны как в открытом, так и в закрытом состоянии;
· пассажиры, сиденья, поручни и перегородки не должны создавать постоянных "мертвых" зон;
· камеры нельзя крепить на подвижные части, если это меняет ракурс;
· нужно учитывать влияние встречного света, подсветки салона и работу в ночном режиме;
· оборудование не должно мешать водителю, пассажирам или перекрывать эвакуационные проходы;
· должен быть обеспечен доступ к камерам для обслуживания и регулировки.
После монтажа рекомендуется выполнить тестовую запись во время пробной поездки, а затем проверить дневное и ночное изображение, работу ИК-подсветки, стабильность ракурсов и отсутствие "слепых" зон. Такую проверку проводят, не отвлекая водителя от управления.
Как выбрать автомобильные видеокамеры
|
Критерий |
Что проверить |
Почему это важно |
|
Угол обзора |
Соответствует ли объектив размеру контролируемой зоны |
Слишком узкий угол оставит "слепые" зоны, слишком широкий снизит детализацию удаленных объектов |
|
Разрешение и частота кадров |
Поддерживают ли камера и регистратор нужные параметры в рабочем режиме |
Высокое разрешение камеры бесполезно, если регистратор пишет поток с худшими параметрами |
|
Освещенность и ИК-подсветка |
Как камера работает в темноте и при перепадах света |
В салоне и у дверей освещение может быстро меняться |
|
Корпус и степень защиты |
Внутренняя или наружная установка, антивандальное исполнение |
Уличная камера должна быть защищена от влаги, пыли и перепадов температур |
|
Способ монтажа |
Врезной, накладной, на кронштейне |
Тип крепления влияет на ракурс, удобство обслуживания и устойчивость к вибрации |
|
Интерфейс |
AHD или IP, совместимость с регистратором |
Технология подключения должна соответствовать архитектуре системы и доступным каналам регистратора |
AHD или IP-камера: что выбрать?
AHD-камеры подходят для большинства типовых автомобильных систем и работают с аналоговыми входами регистратора. IP-камера является сетевым устройством и передает цифровой поток. Она становится особенно актуальна при расширении системы, когда аналоговые входы уже заняты, а регистратор поддерживает дополнительные IP-каналы.
IP-камера не всегда является лучшим выбором. Перед ее подключением нужно убедиться в поддержке IP-каналов, совместимости по разрешению и кодекам, пропускной способности сети, корректности настроек потока и влиянии дополнительной камеры на объем архива.
Как выбрать видеорегистратор
Регистратор выбирают после того, как определены все зоны контроля. Ключевой принцип — учитывать не только текущие задачи, но и возможное расширение в период эксплуатации ТС:
· количество AHD- и IP-каналов и возможность их одновременной работы;
· поддерживаемое разрешение и частота кадров для каждого канала;
· максимальная емкость, количество и тип накопителей;
· наличие поддержки монитора и нужных видеовыходов;
· интерфейсы для подключения GPS/ГЛОНАСС, датчиков и доп. оборудования;
· поддержка DSM, ADAS или BSD (только для совместимых моделей);
· рабочие условия по питанию, температурному диапазону и вибрации;
· возможность удаленной выгрузки архива и обслуживания, если это предусмотрено проектом.
Рекомендация для интегратора
Закладывайте технически обоснованный запас по каналам. Если заказчик планирует расширение, дешевле предусмотреть это на этапе выбора регистратора, чем позже менять центральное устройство и переделывать монтаж.
Как рассчитать и организовать видеоархив
Глубина архива зависит не только от типа носителя. На нее влияют: число камер, разрешение, частота кадров, кодек и битрейт, режим записи, время работы ТС и сложность сцены.
|
Носитель |
Преимущества |
Что учитывать |
|
SD-карта |
Компактность, отсутствие движущихся частей |
Поддерживаемый класс, ресурс, максимальная емкость и количество карт зависят от регистратора |
|
SSD |
Высокая скорость, устойчивость к вибрациям |
Совместимость, температурный режим, ресурс записи и стоимость |
|
HDD |
Большая емкость при относительно доступной цене |
Механическая чувствительность, требования к установке, поддержка регистратором |
При расчете нельзя опираться только на номинальную емкость накопителя. Даже при одинаковых настройках фактический объем потока меняется в зависимости от движения, освещения и детализации сцены. Поэтому расчет нужно делать с запасом и проверять на выбранной конфигурации.
Для ТС, подпадающих под ПП РФ №1640, требуется хранение видео не менее 30 суток. Архитектура может сочетать локальное и централизованное хранение, если это обеспечивает выполнение требований. ПП РФ №2107 дополнительно требует для средств видеозаписи циклическую запись не менее 24 часов при максимальном для изделия количестве камер и заданных параметрах.
Нужен ли монитор водителю?
Монитор не является обязательным компонентом каждого проекта. Он необходим, когда изображение должно использоваться водителем в реальном времени, а не только сохраняться в архиве:
· для камеры заднего вида;
· для контроля "слепых" зон;
· для наблюдения за посадкой и высадкой;
· для проверки работоспособности камер;
· для вывода предупреждений DSM, ADAS или BSD (если функция поддерживается).
Монитор размещают в зоне видимости водителя, чтобы просмотр не перекрывал обзор дороги и не отвлекал от управления.
Локальная запись или удаленный доступ?
Если перевозчику нужна только запись для разбора инцидентов, может быть достаточно локального архива. Удаленный доступ становится полезен, когда диспетчерская или техслужба должна оперативно получать видео, контролировать состояние оборудования или обслуживать большой парк машин.
|
Сценарий |
Достаточно локальной записи |
Полезен удаленный доступ |
|
Разбор единичного инцидента |
Да, если транспорт быстро доступен для выгрузки |
Да, если архив нужно получить без выезда к автобусу |
|
Крупный автопарк |
Ограниченно |
Помогает централизованно контролировать несколько ТС |
|
Техническое обслуживание |
Проверка на месте |
Возможность предварительной удаленной диагностики (при поддержке оборудования) |
|
Маршруты без устойчивой связи |
Основной вариант |
Может применяться отложенная выгрузка при появлении связи |
Можно ли расширить систему позже?
Да, если такая возможность заложена на этапе проработки проекта. В зависимости от характеристик конкретного регистратора, систему можно дополнить:
· дополнительными AHD- или IP-камерами;
· автомобильным монитором;
· модулями GPS/ГЛОНАСС и связи;
· системой контроля состояния водителя (DSM);
· системой контроля дорожной обстановки (ADAS);
· системой контроля "слепых" зон (BSD);
· датчиками и другим совместимым оборудованием.
Возможность модернизации всегда проверяется по характеристикам конкретной модели: числу свободных каналов, доступным интерфейсам, вычислительным ресурсам и поддерживаемому ПО.
Что важно знать из законодательства РФ
ПП РФ №1640: зоны видеоконтроля и срок хранения
Постановление №1640 устанавливает требования по транспортной безопасности для автомобильного и городского наземного электрического транспорта (с учетом областей применения и исключений). Для ТС, на которые распространяются эти требования, обязательно оснащение системами видеонаблюдения и записи в салоне и кабине. Система должна обеспечивать обработку и хранение видео не менее 30 суток.
ПП РФ №1640 не устанавливает единое число камер и не содержит обязательного правила "одна камера на дверь". Однако при повышенных уровнях безопасности требуется непрерывный контроль входных дверей при посадке/высадке. Поэтому проект должен гарантировать надежный обзор дверных зон, а способ реализации зависит от планировки ТС.
ПП РФ №969 и №2107: требования к оборудованию
До 31 августа 2026 года требования к функциональным свойствам и обязательной сертификации технических средств ОТБ определяются ПП РФ №969. С 1 сентября 2026 года его заменяет ПП РФ №2107.
ПП РФ №969 (до 31.08.2026) → ПП РФ №2107 (с 01.09.2026)
Для систем видеонаблюдения ПП РФ №2107, в частности, устанавливает следующие ключевые характеристики для источников видеосигнала:
· разрешение не менее 2 мегапикселей (1920x1080 пикселей);
· частота кадров не менее 25 к/сек;
· цветное видеоизображение;
· отсутствие чересстрочной развертки и искажений, мешающих наблюдению;
· хранение видео в архиве системы не менее одного месяца.
Соответствие нужно оценивать не только по характеристикам камер. Регистратор, режим записи и система хранения также должны обеспечивать требуемые параметры в рабочей конфигурации.
Сертификаты соответствия ТС ОТБ, выданные до 1 сентября 2026 года, сохраняют действие для каждой единицы оборудования в течение установленного срока службы. Поэтому вступление ПП РФ №2107 в силу само по себе не требует немедленной замены ранее установленного сертифицированного оборудования.
Подробный разбор перехода на ПП РФ №2107
Типичные ошибки при выборе комплекта
✕ Определять число камер только по классу автобуса.
· Даже одинаковые модели могут иметь разную планировку, число дверей и задачи.
✕ Считать количество дверей нормативным числом камер.
· Законодательство определяет зоны контроля, а не жесткую схему "одна дверь — одна камера".
✕ Не проверять "слепые" зоны до окончательного монтажа.
· Поручни, перегородки, двери и пассажиры могут перекрыть важные участки.
✕ Выбирать регистратор без запаса по каналам.
· При расширении системы потребуется замена оборудования и повторный монтаж.
✕ Рассчитывать архив только по емкости накопителя.
· Глубина архива зависит от видеопотока, режима записи и числа камер.
✕ Игнорировать совместимость функций.
· DSM, ADAS, BSD, IP-камеры и мониторы поддерживаются не каждой моделью регистратора.
✕ Не проверять параметры всей цепочки.
· Камера может поддерживать Full HD и 25 к/с, а регистратор или настройки записи — нет.
✕ Выбирать удаленный доступ без сценария использования.
· Дополнительные функции должны решать конкретную задачу перевозчика, а не просто увеличивать состав системы.
Алгоритм подбора комплекта
Подбор комплекта видеонаблюдения — это последовательность из восьми шагов, где решения на каждом предыдущем этапе определяют выбор на следующих:
Получить планировку салона, данные по дверям и перечень зон контроля.
↓
Определить требуемую детализацию и предварительные точки монтажа камер.
↓
Проверить ракурсы и исключить "слепые" зоны.
↓
Выбрать регистратор с нужными AHD- и IP-каналами и технически обоснованным запасом.
↓
Рассчитать архив с учетом числа камер, параметров записи и срока хранения.
↓
Определить необходимость монитора, удаленного доступа, GPS/ГЛОНАСС и аналитики.
↓
Проверить совместимость оборудования и актуальность сертификатов.
↓
После монтажа выполнить тестовую запись и приемочную проверку всех зон.
Заключение
Эффективная система видеонаблюдения для пассажирского транспорта начинается не с выбора конкретной камеры, а с тщательного анализа зон контроля и условий эксплуатации. Законодательство определяет обязательные направления видеонаблюдения для ТС, на которые распространяются соответствующие требования, но не предписывает универсального числа камер для каждого автобуса.
Задача — обеспечить устойчивый обзор кабины, салона и других необходимых зон, исключить "слепые" участки, грамотно рассчитать архив и предусмотреть возможность развития системы. Такой подход позволяет выполнить требования проекта, избежать лишних затрат и сохранить возможность модернизации без полной замены оборудования.
Что отправить для подбора комплекта CARVIS
Укажите тип и модель ТС, количество дверей, необходимые зоны контроля, требуемый срок хранения архива, нужен ли монитор и какие дополнительные функции требуются. По этим данным мы предложим оптимальную конфигурацию оборудования.
Тел.: +7 (812) 363-20-06
E-mail: info@ivanglonassov.ru
